冬季钢架构在焊接时需要注意的事项

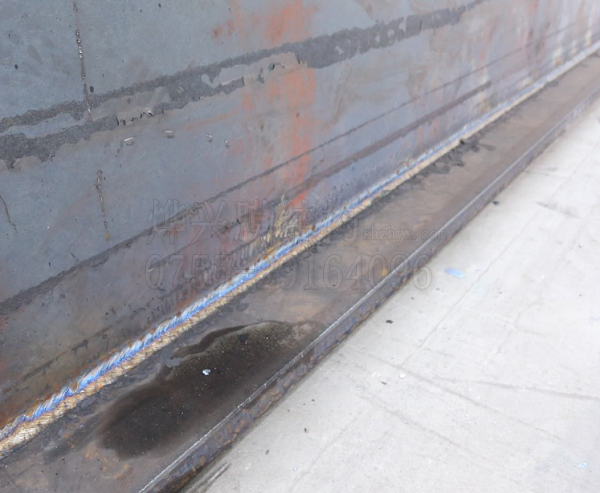

冬季气温比较低，对钢构焊接施工影响较大。冬季钢结构焊接施工时，焊接接头冷却加快，将促使冷裂纹的萌发与扩展，冷裂纹的延迟效应增大；同时，冬季焊接施工预热困难，且构件表面湿度增加，易引发氢质裂纹，烨兴公司总结18年的钢结构施工经验，冬季焊接施工时采用的以下保证措施：

1、大雪天禁止施工。

2、低温调价下进行钢结构焊接施工，构件表面的霜、露水、残留雪花等必须清扫干净，并应对刚才进行烘干，并使钢板的温度至少提高20-30℃。

3、焊条严格按产品质量证明书的规定烘焙，钢结构工程厂家建议将烘好的焊条，存放在100℃左右的保温箱中,焊工领用时每次领4h的消耗量，存放入保温筒内，随用随取，阴雨天气，保温筒中的焊条有限期缩短为2-3h，过期焊条必须及时回收，并做好标记进行重新烘焙，重新烘焙的次数规定为2次。

4、焊前预热温度应符合下表《冬季钢结构焊接前预热温度》的规定要求。Q420C钢的预热温度确定主要根据预热温度计算公式求出，并经低温焊接试验验证而确定；Q345C则比一般规定提高20℃。

5、预热范围应保证每册不少于100mm，且使热量渗透到整个板厚，测温点位离焊缝中心100mm处。

6、打底焊时其焊肉厚度控制在4-6mm，收弧时填满弧坑。

7、钢结构的构件焊接过程必须连续进行直至焊接结束，但应控制好层间温度小于230℃，且不低于预热温度。

8、在焊接结束后，钢结构工程厂家建议立即覆盖多层石棉布保温缓冷，但对于Q420C厚度≥40mm时，立即进行后热消氢处理，其加热温度为200-250℃，保温时间为1-1.5h，而后用多层石棉布覆盖保温缓冷至室温。

9、在环境温度为-10~-15℃时，焊接施工选择在有阳光照射的白天进行，阴雨天、下雪天以及晚上禁止焊接作业。
